用途与特点

装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心电容补偿等的电能转换、分配与控制用。

在大装机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜产品具有分断，接通能力高、动热稳定性好，电气方案灵活、组台方便、系列性实用性强、结构新颖、防护等级高等特点。可以做为低压抽出式开关柜的换代产品使用。

装置符合IEC439-1《低压成套开关设备和控制设备》．GB7251《低压成套开关设备》、ZBK36001《低压抽出盘成套开关设备》等标准。

主要技术数据

1、额定绝缘电压            交流660(1000)V
2、额定工作电压  主电路    交流380(660)V
                 辅助电路  交流380、220. 24V
                           直流220、110V
3、额定频率                50（60）Hz
4、水平母线额定电流        ≤4000A
5、垂直母线额定电流        1000A
6、额定峰值耐受电流        105(176)KA
7、额定短时耐受电流(is)    50(80)KA

结构特点

    1、装置的主构架采用8MF型钢，构架采用拼装和部份焊接两种结构形式。
    2、装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，备单元的功能作用相对独立，
    3、装置没有采用将水平主母线置于柜顶的传统设计．使电缆室上下均有出线通道、解决了老产品无法上出线的难题。

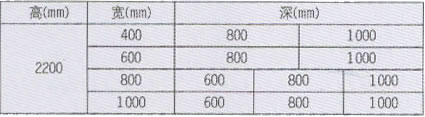

    4、柜体的尺寸如下表：

    5、功能单元
    (1卜个抽屉为个独立功能单元。
    (2)抽屉分为二分之一单元  单元、二单元、三单元四十尺寸系列。回路的额定电流在400A及以上。
一个单元抽屉的尺寸为：160(高)×560(宽)×41口（深），二分之一单元抽屉的宽为280，二单元、三单元仅以高度做-倍、三倍的变化。其余尺寸均同一单元。
    (3)功能单元的抽屉可以方便地实现互换。
    (4)装置的每柜内可以配置1 1个单元的抽屉或22个二分之一单元的抽屉。
    (5)抽屉进出线根据回路电流大小采用不同片数的同一规范片式接括件，一般一片接插件≤200A。
    (6)二分之一抽屉与电缆室的转接采用背板式结构的转接件。单元抽屉与电缆室的转接采用棒式结构的转接件。
    (7)抽屉面板有台、断试验、抽出等位置昀明显标志抽屉设有机械联锁装置。

    6、电柜和电动机控制拒设有专用的电缆隔室，功能单元室与电缆隔室内电缆的连接通过辖接件或转接铜排实现，既提高了电缆的使用可靠性，又极大地方便了用户对电缆的安装与维修。电缆隔富有二个宽度尺寸可供选用，视电缆数量。截面和用户对安装维修方便的要求而定。

    7、装置的功能单元辅助接点对数单元及以上的为32对。1/2单元的为20对，能满足自动化用户和与计算机接口的需要。

    8、考虑到干式变压器使用的普通性、安全性和油浸变压器的经济性，装置既可以方便地与干式变压器组成一个组列也可以与油浸变压器低压母线方便连接。

    9、以抽屉为主体，同时具有抽出式和固定式，可以混合组合．任意选用。

    10、装置按三相五线制和三相四线制设计，设计部门和用户可以方便地选用PE+N或PEN方式。

    11、柜体的防护等级为P30. lP40，可以按用户需要选用。

安装尺寸
